PRODUCT FEATURES
1、简单来说,咱们可以将一副模具看成是一个换热器,一方面,由于熔融后的塑胶将温度传递给模具,使得模具表面温度不断升高,另一方面,熔融后的塑胶注入模腔成型后,需要脱模形成单个的制品,如果模具始终保持高温状态,那么塑胶没有得到冷却凝结,无法从模具上取下来,塑料在有温度的状态下是很容易产生变形的.如何解决这问题呢,在模具内部会设冷却流道,将冷却水注入流道中不断循环,使得模具温度降下来,保证脱模顺利.那么,问题就出来了,冷源如何选择呢?

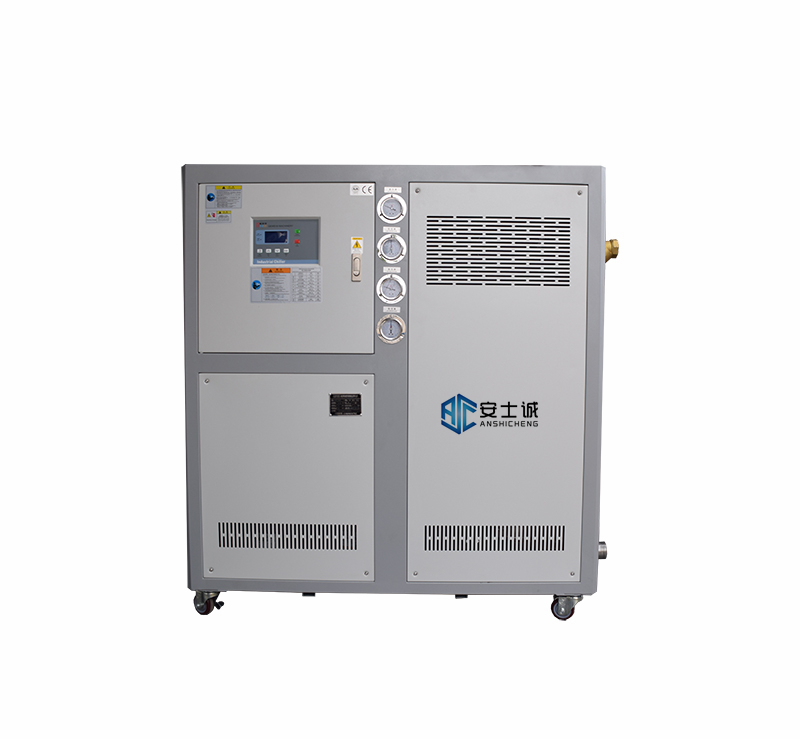

2、目前主流的注塑模具冷却用的冷源有水池储水,冷却塔供水及注塑冷水机供水三种方式,水池储水基本上已经淘汰,储水形式随生产的连续进行,温度不断升高,到后期基本上起不到冷却作用了,而冷却塔供水也会出现类似情况,只是稍有缓和,而且冷却温度不能控制,夏季随环境温度的升高也很难满足生产需要,稳定可靠的冷源供应方式是采用安士佳机械的注塑冷水机控制温度,通过压缩机制冷形式,不受环境影响,冷却温度可自行调节.
PRODUCT PRINCIPLE
SPECIFICATION
| 主要参数表1: | |||||||||
| 参数 | 型号 | SJ-03WS | SJ-04WS | SJ-05WS | SJ-06WS | SJ-08WD | SJ-10WD | SJ-12WD | SJ-15WD |
| 制冷量 | KW | 9.34 | 12.4 | 16.1 | 19 | 24.8 | 32.2 | 38 | 49.1 |
| Kcal/h | 8032 | 10664 | 13846 | 16340 | 21328 | 27370 | 32680 | 42226 | |
| 输入功率 | KW | 3.2 | 3.68 | 4.2 | 4.5 | 7.36 | 8.42 | 9.02 | 11.56 |
| 电源 | 1N～220V 50HZ | 3N～380V 50HZ | |||||||
| 制冷剂 | 名称 | R22 | |||||||
| 充注量/KG | 1.7 | 2.2 | 2.8 | 3.4 | 2.2*2 | 2.8*2 | 3.4*2 | 4.2*2 | |
| 控制方 | 毛细管 | 外平衡力热力膨胀阀 | |||||||
| 压缩机 | 类型 | 全封闭涡旋式 | |||||||
| 功率KW | 2.8 | 3.3 | 3.46 | 3.76 | 3.31*2 | 3.46*2 | 3.76*2 | 3.46+6.6 | |
| 保护装置 | 压缩机过热保护、高低压保护、流量保护、相序/缺相保护、防冻保护、过流保护、超温保护 | ||||||||
| 冷却水量 | M³/h | 2.5 | 3.2 | 4.1 | 4.8 | 6.4 | 8.2 | 9.6 | 11.9 |
| 冷冻水 | 水量(M³/h) | 1.56 | 2.2 | 2.8 | 3.3 | 4.3 | 5.6 | 6.6 | 8.5 |
| 水箱/L | 38 | 38 | 65 | 80 | 188 | 188 | 188 | 285 | |
| 管径 | G1" | G1" | G1" | G1" | G2" | G2" | G2" | G2" | |
| 水泵 | 功率/KW | 0.375 | 0.375 | 0.75 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
| 压力/Kpa | 242 | 242 | 290 | 290 | 290 | 205 | 205 | 205 | |
| 外形尺寸 | 长/MM | 830 | 830 | 1080 | 1080 | 1300 | 1300 | 1200 | 1680 |
| 宽/MM | 460 | 460 | 580 | 580 | 610 | 610 | 710 | 775 | |
| 高/MM | 1020 | 1020 | 1230 | 1230 | 1445 | 1445 | 1445 | 1480 | |
| 重量 | KG | 130 | 150 | 150 | 160 | 210 | 290 | 310 | 400 |
1、名义制冷量是依据：进水温度15℃，出水温度10℃，环境温度35℃得出。
| 主要参数表2: | ||||||||
| 参数 | 型号 | SJ-20WD | SJ-25WT | SJ-30WT | SJ-36WF | SJ-40WF | SJ-50WF | SJ-60WF |
| 制冷量 | KW | 66 | 76 | 99 | 114 | 132 | 152 | 198 |
| Kcal/h | 56760 | 65360 | 85140 | 98040 | 113520 | 130720 | 170280 | |
| 输入功率 | KW | 15.4 | 17 | 23.6 | 26 | 30.2 | 33.5 | 29.6 |
| 电源 | 3N～380V 50HZ/60HZ | |||||||
| 制冷剂 | 名称 | R22 | ||||||
| 充注量/KG | 5*2 | 6.3*2 | 5*3 | 6.2*3 | 6*4 | 6.2*4 | 5*6 | |
| 控制方法 | 外平衡力热力膨胀阀 | |||||||
| 压缩机 | 类型 | 全封闭涡旋式 | ||||||
| 功率KW | 4.22*2 | 4.68*2 | 8.2+4.22 | 8.1*2 | 9.15*2 | 8.1*3 | 8.1*4 | |
| 保护装置 | 压缩机过热保护、高低压保护、流量保护、相序/缺相保护、防冻保护、过流保护、超温保护 | |||||||
| 冷却风量 | M³/h | 10000 | 12000 | 15000 | 20000 | 25000 | 30000 | 4000 |
| 冷冻水 | 水量(m3/h) | 4.82 | 5.81 | 7.6 | 10.16 | 12.34 | 15 | 19.53 |
| 水箱/L | 280 | 280 | 400 | 400 | 400 | 300 | 500 | |
| 管径 | G2" | G2" | G2" | G2" | G3" | G3" | G3" | |
| 水泵 | 功率/KW | 2.2 | 2.2 | 3.75 | 3.75 | 3.75 | 3.75 | 5 |
| 压力/Kpa | 205 | 205 | 205 | 220 | 220 | 250 | 250 | |
| 外形尺寸 | 长/MM | 1680 | 1880 | 2200 | 2200 | 2400 | 2400 | 2250 |
| 宽/MM | 775 | 914 | 1000 | 1000 | 1000 | 1100 | 1550 | |
| 高/MM | 1480 | 1650 | 1650 | 1650 | 1650 | 1800 | 1820 | |
| 重量 | KG | 440 | 580 | 690 | 769 | 900 | 1000 | 1000 |
1、名义制冷量是依据：进水温度15℃，出水温度10℃，环境温度35℃得出。
